― 図面がなくても、現物から“再現できる”技術 ―

図面がない・古い・残っていない

そんな製品の再製作や改良でお困りではありませんか？

製造業の現場では

• 図面やCADデータが紛失している
• 古い治具・部品を再製作したい
• 現物はあるが、正確なデータがない

といった課題が少なくありません。

不二工機製造（FS WORKS）では、現物から形状を読み取り、3D CADデータとして再構築する「リバースエンジニアリング」に対応しています。

リバースエンジニアリングとは

既存の製品を測定し、その形状を3Dデータ化（デジタル化）する技術です。

通常の設計・製造とは逆の工程で進めるため、高精度な測定と適切なデータ編集が重要になります。

弊社では業務拡大の一環として、KEYENCE製 スキャナ型三次元測定機「VL-700」　を導入し、リバースエンジニアリング体制を整備しております。

測定・データ化の一例

VL-700で測定したデータをSTEPファイルに変換し、CAMソフト（hyperMILL）上で確認すると、初期状態では面の分裂や形状の乱れが見られる場合があります。

しかし、

• 面・円筒領域の指定
• マニュアル変換設定
• 測定後の編集調整

を行うことで、現物形状に近い3Dデータへ仕上げることが可能です。

実際に、社内治具など複数の形状を測定・編集し、実用に耐えるSTEPデータ化を行っています。

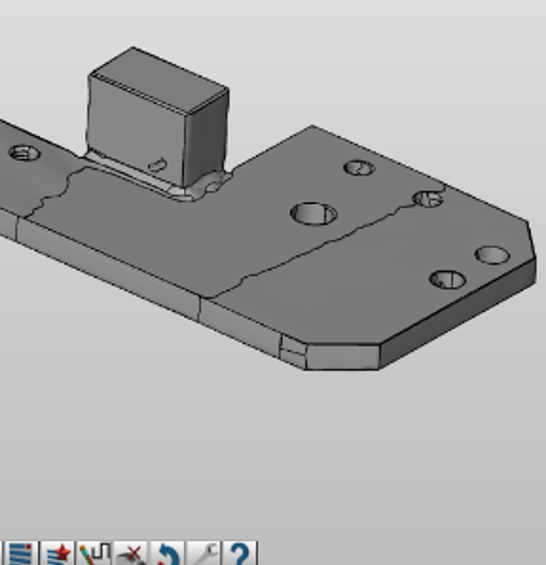

測定デ－タ編集前

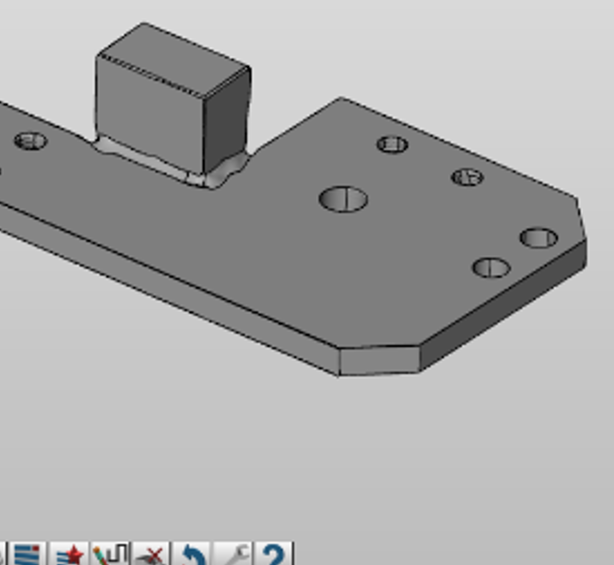

測定データ編集後

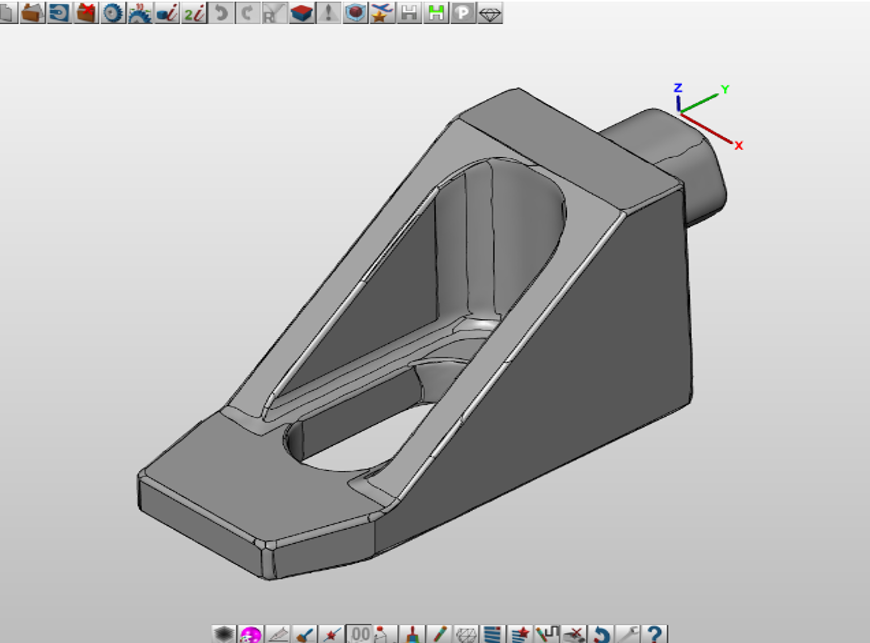

社内治具サンプル

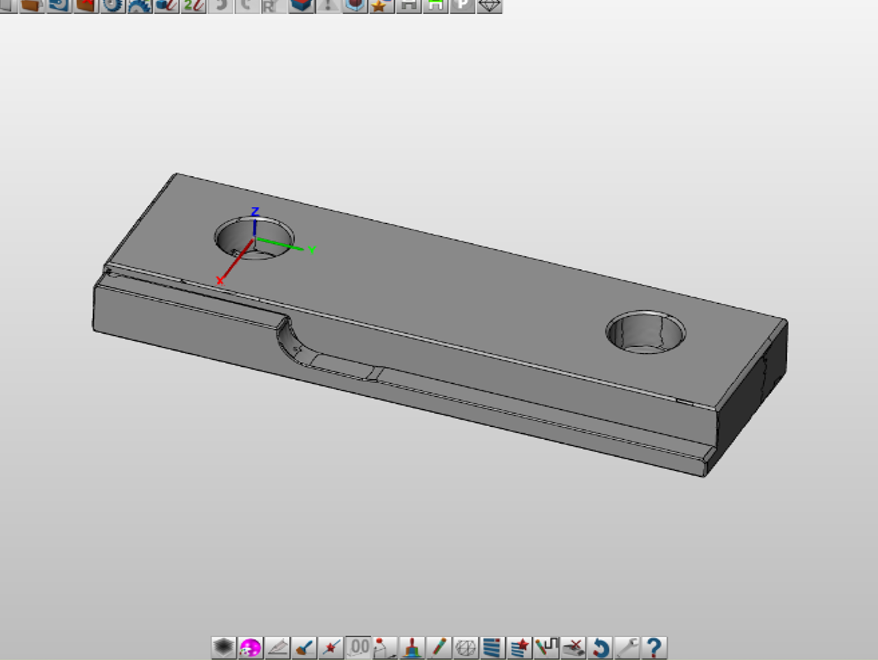

社内治具サンプル

複雑形状にも対応。測定＋編集で精度を追求

複雑な形状の場合、スキャンデータだけでは形状の乱れが生じることもあります。

その際は、お客様と相談しながら編集・補正を行うことで、用途に応じたデータ精度を確保します。

また弊社では、三次元測定機（接触式）も保有しており、スキャナーでは不確定な箇所を測定データで補完することも可能です。

このような用途におすすめです

• 設計図・仕様書が不明、または紛失している製品のデータ化
• プレス製品・治具・部品の3Dデータ作成
• 旧型設備・旧車パーツの再製作・レストア用途
• 趣味・個人用途での3Dデータ取得（※非商用）

ご利用にあたっての注意

※ 商用利用の場合、特許権侵害等のリスクがあるため、内容によってはお受けできない場合があります。　　

※ ご相談内容を確認のうえ、対応可否をご案内いたします。

まずは「できるかどうか」のご相談から

「こんなものでもデータ化できる？」

「精度はどの程度必要？」

といった初期検討段階のご相談も歓迎です。

リバースエンジニアリングをご検討の際は、ぜひ一度お問い合わせください。
